PCIE (peripheral component interconnect express)中文名：高速串行计算机扩展总线标准，它原来的名称为“3GIO”，由英特尔在2001年提出。PCIE 有 12345代 和x1/x4/x8/x16插槽1、PCIE x1/x4/x8/x16插槽模式，的区别 ...
|

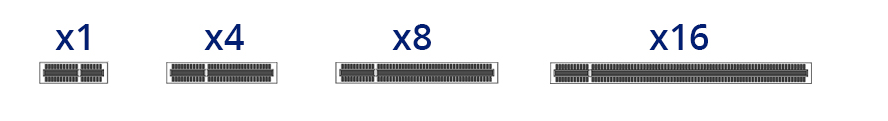

PCIE (peripheral component interconnect express) 中文名：高速串行计算机扩展总线标准，它原来的名称为“3GIO”，由英特尔在2001年提出。 PCIE 有 12345代 和x1/x4/x8/x16插槽 1、PCIE x1/x4/x8/x16插槽模式，的区别和用处
pcel x16插槽 用途：主要用于显卡、RAID阵列卡,向下兼容PCIE x1/x4/x8/x16。 （PCIE x16插槽长89mm，有164根针脚，靠主板外侧端有一卡口，将16x分为前后两组，短插槽有22根针脚，主要用于供电，长插槽142根，主要用于数据传输，具有16通道所带来的高带宽） PCI-E x8插槽插槽 用途：常用于插硬盘 全长56mm，有98根针脚，与PCI-E x16比较，主要是数据针脚减少至76根，短的供电针脚仍然是22针脚。为了兼容性，PCI-E x8插槽通常加工成PCI-E x16插槽的形式，但数据针脚只有一半是有效的，实际带宽只有真正的PCI-E x16插槽的一半。 PCIE x4插槽 用途：1常用于PCIE SSD固态硬盘，2、通过PCIE转接卡安装M.2 SSD固态硬盘。 长度为39mm，在PCI-E x16插槽的基础上，以减少数据针脚的方式实现，PCI-E x4插槽通常由主板芯片扩展而来，主板上为什么找不到PCI-E x4插槽?其实它是以M.2接口的形式出现的。不过与PCI-E x8插槽一样，PCI-E x4插槽为了兼容性，现在多数也是做成PCI-E x16插槽的形式，或是扩展为M.2接口，用于安装M.2 SSD、M.2无线网卡或者其它M.2接口设备，其余扩展卡则留给PCI-E x1插槽负责。 PCIE x1插槽 用途：用途连接独立网卡、独立声卡、USB 3.0/3.1扩展卡，但是甚至也可以通过转接线给PCI-E x1插槽装上显卡，用来挖矿或者实现多屏输出。 长度25mm，相比PCI-E x16插槽，其数据针脚是大幅度减少至14个。PCI-E x1插槽的带宽通常由主板芯片提供。
2、M.2硬盘 与PCIE硬盘的区别 M.2和SATA指的是固态硬盘的接口种类，除了这两种常见的种类，还有其他的接口，例如mSATA和PCIe。 固态硬盘不同的接口也代表了它们不同的传输速度， M.2接口的固态传输速度最高可达7000MB/S左右。（PCIe口和大部分M.2接口的固态硬盘都使用PCIe标准）PCIe总线使用的通信协议一般都是NVMe。 M.2原名为NGFF接口，标准名称为PCI Express M.2 Specification。它是为超极本（Ultrabook）量身定做的新一代接口标准，以取代原来基于mini PCIe改良而来的mSATA固态硬盘。主流的M.2接口有三种尺寸，分别是M.2 2242、2260、2280。M.2接口可以同时支持SATA及PCI-E通道，PCIE更容易提高速度。需要注意的是，M.2的连接器有三种类型，被称为Socket 1、2、 SATA和mSATA的传输速度一般都在500MB/S以下，（SATA总线通信协议是AHCI或ATA） ———————————————— 版权声明：本文为CSDN博主「Donald duck」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。 原文链接：https://blog.csdn.net/qq_43289307/article/details/130306099 |
